Apache Arrow 投影

通过 Apache Arrow 进行图投影，允许导入存储在 Neo4j 之外的图数据。Apache Arrow 是一种与语言无关的内存中列式数据结构规范。利用 Arrow Flight，它还包含了一套用于序列化和通用数据传输的协议。

GDS 提供了一个 Arrow Flight 服务器，可接收来自 Arrow Flight 客户端的图数据。传输的数据使用 Arrow 列式格式表示。通过 Arrow Flight 进行图投影遵循特定的客户端-服务器协议。在本章中，我们将解释该协议、消息格式以及模式限制。

在本章中，我们假设 Flight 服务器已经完成安装和配置。如需了解更多安装相关信息，请参考 安装章节。

图投影功能采用版本控制，以便进行未来变更。有关版本化命令的更多详细信息，请参考 配置 Apache Arrow 服务器 文档中的 相应章节。

客户端-服务器协议

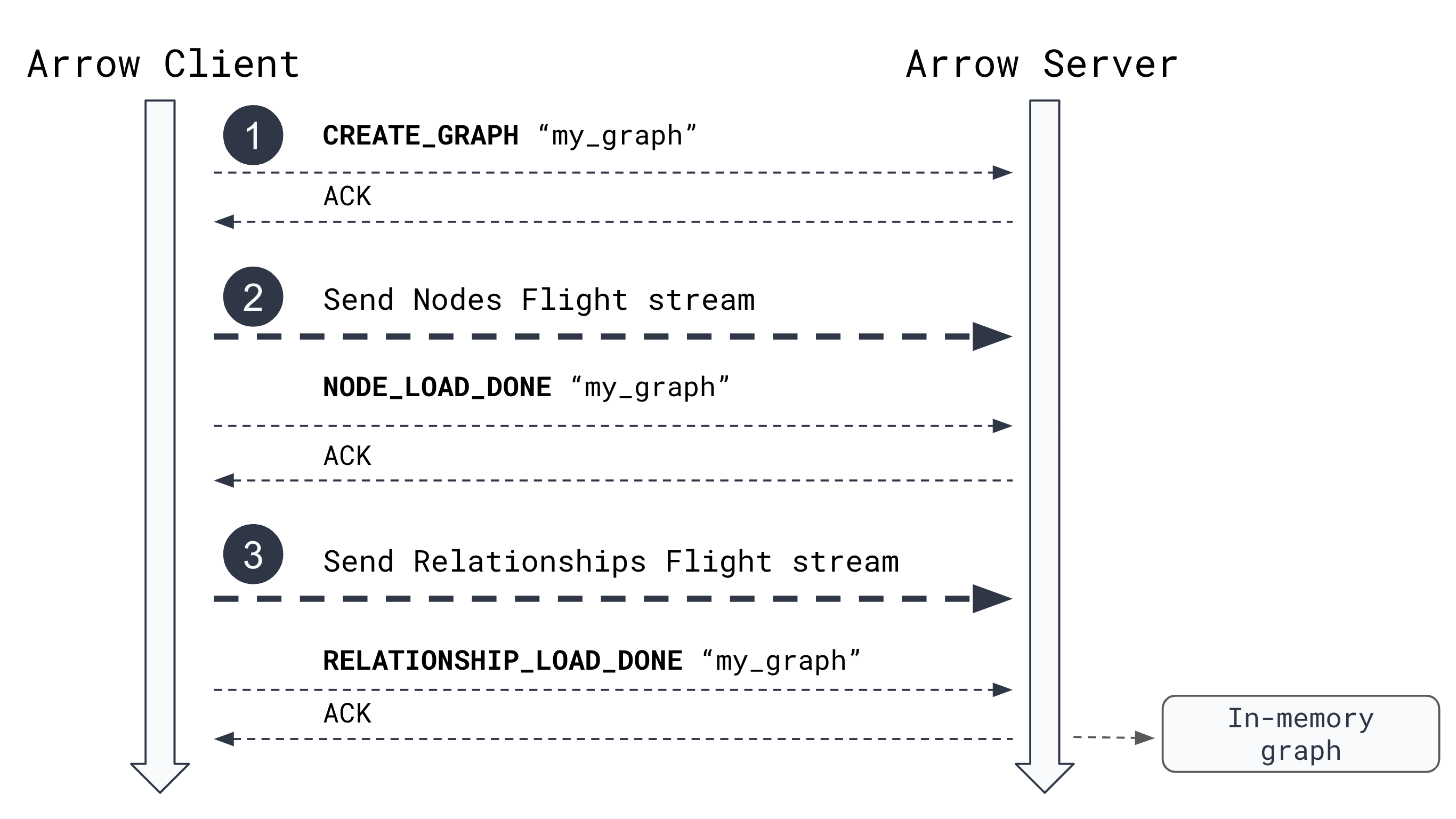

该协议描述了将单个内存中图投影到 GDS 的过程。每个投影在服务器端都表现为一个导入流程。协议将导入流程分为三个阶段。

Client-server protocol for Arrow import in GDS

  1. 初始化导入流程

    为了初始化导入流程，客户端需要在服务器上执行一个 Flight 操作。该操作类型称为 CREATE_GRAPH，操作体用于配置导入流程。服务器接收该操作，创建导入流程并确认成功。

    详情请参见 初始化导入流程。

  2. 通过 Arrow Flight 流发送节点记录

    在第二阶段，客户端通过 PUT 以 Flight 流的形式发送节点记录批次。一旦所有记录批次发送完毕，客户端需要指明所有节点已发送完成。这通过发送另一个类型为 NODE_LOAD_DONE 的 Flight 操作来完成。

    详情请参见 通过 PUT 以 Flight 流的形式发送节点记录。

  3. 通过 Arrow Flight 流发送关系记录

    在第三个也是最后一个阶段，客户端通过 PUT 以 Flight 流的形式发送关系记录批次。一旦所有记录批次发送完毕，客户端需要指明导入流程已完成。这通过发送另一个类型为 RELATIONSHIP_LOAD_DONE 的 Flight 操作来完成。服务器将完成内存中图的构建，并将该图存储在图目录中。

    详情请参见 通过 PUT 以 Flight 流的形式发送关系记录。

初始化导入流程

导入流程通过发送类型为 v1/CREATE_GRAPH 的 Flight 操作来初始化。操作类型包含服务器版本，目前为版本 1 (v1)。操作体是一个包含导入流程元数据的 JSON 文档：

{
    name: "my_graph", (1)
    database_name: "neo4j", (2)
    concurrency: 4, (3)
    undirected_relationship_types: [] (4)
    inverse_indexed_relationship_types: [] (5)
    skip_dangling_relationships: false (6)
}
1 用于标识导入流程。它也是图目录中生成的内存中图的名称。
2 将提供该投影图的数据库名称。
3 （可选）接收所有数据后，将在内存中图上设置的并发级别。
4 （可选）必须作为无向关系导入的关系类型列表。可以使用通配符 (*) 包含所有类型。
5 （可选）必须按反向建立索引的关系类型列表。可以使用通配符 (*) 包含所有类型。
6 （可选）如果设置为 true，则在导入过程中将跳过悬空关系。否则，如果检测到悬空关系，导入过程将失败。
声明为无向的关系应仅提供一次，即仅沿一个方向提供。

服务器通过发送包含导入流程名称的结果 JSON 文档来确认创建导入流程。如果发生错误（例如，图已存在或服务器未启动），客户端将收到相应通知。

通过 PUT 以 Flight 流的形式发送节点记录

节点需要转换为 Arrow 记录批次，并通过 Flight 流发送到服务器。每个流都需要指向服务器上的某个导入流程。该信息作为 JSON 文档编码在 Flight 描述符主体中：

{
    name: "PUT_COMMAND",
    version: "v1",
    body: {
        name: "my_graph",
        entity_type: "node",
    }
}

服务器要求节点记录必须符合特定模式。以示例节点 (:Pokemon { weight: 8.5, height: 0.6, hp: 39 }) 为例，其记录必须按以下方式表示：

nodeId 标签 weight height hp

0

"Pokemon"

8.5

0.6

39

下表描述了具有保留名称的节点列：

名称 类型 可选 可为空 描述

nodeId

整数

否

否

内存中图的唯一 64 位节点标识符。必须为正值。

标签

字符串、整数或字符串列表

是

否

节点标签，可以是单个字符串节点标签、单个字典编码的节点标签或节点标签字符串列表。

任何其他列都被解释为节点属性。支持的数据类型等同于 GDS 节点属性类型，即 long、double、long[]、double[] 和 float[]。

对于浮点值，null 将转换为 NaN。

为了提高吞吐量，可以并行发送多个 Flight 流。服务器负责管理同一导入流程的多个传入流。除了并行流的数量外，单个记录批次的大小也会影响整体吞吐量。客户端必须确保节点 ID 在所有流中是唯一的。

发送重复的节点 ID 将导致未定义的行为。

一旦所有节点记录批次都发送到服务器，客户端需要指明节点加载已完成。这可以通过发送另一个类型为 v1/NODE_LOAD_DONE 的 Flight 操作并附带以下 JSON 文档作为操作体来实现：

{
    name: "my_graph"
}

服务器通过返回一个 JSON 文档来确认该操作，其中包含导入流程的名称和已导入的节点数量。

{
    name: "my_graph",
    node_count: 42
}

导入具有通用标签的节点

如果单次调用 PUT 端点的所有节点共享相同的标签，则可以通过 common_labels 属性将标签指定为导入流程元数据的一部分：

{
    name: "PUT_COMMAND",
    version: "v1",
    body: {
        name: "my_graph",
        entity_type: "node",
        common_labels: ["Pokemon"]
    }
}

如果通用标签是流中存在的唯一标签，则可以从节点记录批次中省略 labels 列。如果存在比通用标签更多的标签，仍然可以包含一个包含附加标签的 labels 列。

通过 PUT 以 Flight 流的形式发送关系记录

与节点类似，关系需要转换为记录批次，以便通过 Flight 流发送到服务器。Flight 描述符是一个包含导入流程名称以及实体类型的 JSON 文档：

{
    name: "PUT_COMMAND",
    version: "v1",
    body: {
        name: "my_graph",
        entity_type: "relationship",
    }
}

与节点一样，服务器要求关系记录必须符合特定模式。例如，给定关系 (a)-[:EVOLVES_TO { at_level: 16 }]→(b)，假设 a 的节点 ID 为 0，b 的节点 ID 为 1，则记录必须按以下方式表示：

sourceNodeId targetNodeId type at_level

0

1

"EVOLVES_TO"

16

下表描述了具有保留名称的节点列：

名称 类型 可选 可为空 描述

sourceNodeId

整数

否

否

唯一的 64 位源节点标识符。必须为正值且存在于已导入的节点中。

targetNodeId

整数

否

否

唯一的 64 位目标节点标识符。必须为正值且存在于已导入的节点中。

关系类型 (relationshipType)

字符串或整数

是

否

单一关系类型。可以是字符串字面量或字典编码的数字。

任何其他列都被解释为关系属性。GDS 仅支持 double 类型的关系属性。

与发送节点类似，整体吞吐量取决于并行 Flight 流的数量和记录批次大小。

一旦所有关系记录批次都发送到服务器，客户端需要指明导入流程已完成。这通过发送最后一个类型为 v1/RELATIONSHIP_LOAD_DONE 的 Flight 操作并附带以下 JSON 文档作为操作体来实现：

{
    name: "my_graph"
}

服务器完成图投影并将内存中图存储在图目录中。完成后，服务器通过返回一个包含导入流程名称和已导入关系数量的 JSON 文档来确认该操作。

{
    name: "my_graph",
    relationship_count: 1337
}

中止导入流程

可以通过发送类型为 v1/ABORT 的 Flight 操作来中止已启动的导入流程。这将立即取消正在运行的图或数据库导入进程，并删除所有临时数据。

操作体是一个包含正在导入的图或数据库名称的 JSON 文档：

{
    name: "my_graph",
}

如果在此期间未收到数据或指令，且超过可配置的超时时间，Arrow 导入流程将自动中止。超时可以通过 gds.arrow.abortion_timeout 设置进行配置，更多信息请参阅 安装章节。

将新数据追加到现有图中

一旦创建了图，就可以将额外数据追加到现有图中。这避免了删除图并重新导入所有数据。该过程与初始导入过程类似，但有一些区别。

追加新节点属性

一旦创建了图，就可以将额外的节点属性追加到现有图中。为此，客户端需要发送与现有节点具有相同节点 ID 的节点记录。服务器将使用新属性更新现有节点，并可能限制为一组特定的节点标签。节点记录由 nodeId 列标识，该列在所有节点记录中必须是唯一的，并且必须与现有节点的节点 ID 匹配。

不需要为现有图中的所有节点发送节点属性值。如果新数据中未表示某条节点记录，则该记录将接收该属性类型的默认值。

如果属性已存在，或者提供的某个节点 ID 与现有节点不匹配，该过程将失败。

导入流程通过发送类型为 v1/PUT_NODE_PROPERTIES 的 Flight 操作并附带以下操作体来初始化：

{
    name: "my_graph", (1)
    database_name: "neo4j", (2)
    concurrency: 4, (3)
    node_labels: ["*"], (4)
    consecutive_ids: false (5)
}
1 现有内存中图的名称。它也用于标识导入流程。
2 投影图所在的数据库名称。
3 （可选）用于在服务器上构建属性数据结构的并发级别。
4 （可选）将使用新属性更新的一组节点标签。可以使用通配符 (*) 包含所有标签。
5 （可选）如果数据与已使用连续节点 ID 导出的图相关联，请将其设置为 true。

节点属性需要转换为 Arrow 记录批次，并通过 Flight 流发送到服务器。每个流都需要指向服务器上的导入流程。该信息作为 JSON 文档编码在 Flight 描述符主体中：

{
    name: "PUT_COMMAND",
    version: "v1",
    body: {
        name: "my_graph",
        entity_type: "node_properties",
    }
}

与发送节点和关系一样，整体吞吐量取决于并行 Flight 流的数量和记录批次大小。

与节点导入类似，服务器要求节点记录必须符合特定模式。以示例节点 ({ yob: 1984, magic: 1.8, rank: 42 }) 为例，其记录必须按以下方式表示：

nodeId yob magic rank

0

1984

1.8

42

下表描述了具有保留名称的节点列：

名称 类型 可选 可为空 描述

nodeId

整数

否

否

内存中图的唯一 64 位节点标识符。必须为正值。

除 nodeId 之外的任何额外列都被解释为要追加的新节点属性。支持的数据类型等同于 GDS 节点属性类型，即 long、double、long[]、double[] 和 float[]。

一旦所有节点记录批次都发送到服务器，客户端需要指明节点追加已完成。这通过发送另一个类型为 v1/PUT_NODE_PROPERTIES_DONE 的 Flight 操作并附带以下 JSON 文档作为操作体来实现：

{
    name: "my_graph"
}

服务器通过返回一个包含导入流程名称和已更新节点数量的 JSON 文档来确认该操作。

{
    name: "my_graph",
    node_count: 1
}

创建 Neo4j 数据库

此功能在 AuraDS 中不可用。

客户端-服务器协议也可以用于创建新的 Neo4j 数据库，而不是内存中图。要初始化数据库导入流程，我们需要将初始操作类型更改为 v1/CREATE_DATABASE。操作体是一个包含导入流程配置的 JSON 文档：

{
    name: "my_database",
    concurrency: 4
}

下表包含数据库导入的所有设置：

名称 类型 可选 默认值 描述

名称 (name)

字符串

否

None

导入流程的名称和生成的数据库名称。

id_type

字符串

是

INTEGER（整数）

设置输入数据中使用的节点 ID 类型。可以是 INTEGER 或 STRING。

concurrency

整数

是

可用核心数

用于数据库创建过程的线程数。

id_property

字符串

是

originalId

存储输入数据节点 ID 的节点属性键。

record_format

字符串

是

dbms.record_format

已弃用：请改用 db_format。数据库记录格式。有效值为空（无值，默认）、standard、aligned、high_limit 或 block。

db_format

字符串

是

db.db_format

数据库格式。有效值为空（无值，默认）、standard、aligned、high_limit 或 block。

force

布尔值

是

False

强制在导入前删除任何现有的数据库文件。

high_io

布尔值

是

False

忽略基于环境的启发式方法，并指定目标存储子系统是否可以支持高吞吐量的并行 IO。

use_bad_collector

布尔值

是

False

在导入过程中收集错误的节点和关系记录并将它们写入日志。

在发送用于初始化导入流程的操作后，后续协议与创建内存中图的协议相同。详情请参阅 通过 PUT 以 Flight 流的形式发送节点记录 和 通过 PUT 以 Flight 流的形式发送关系记录。

支持的节点标识符类型

对于 CREATE_DATABASE 操作，可以设置 id_type 配置参数。两个可能的选项是 INTEGER 和 STRING，默认为 INTEGER。如果设置为 INTEGER，节点（nodeId）和关系记录（sourceNodeId 和 targetNodeId）的节点 ID 列预期表现为 BigIntVector。对于 STRING ID 类型，服务器期望标识符表现为 VarCharVector。在这两种情况下，原始 ID 都会作为属性存储在已导入的节点上。属性键可以通过 id_property 配置选项进行更改。
