使用 Apache Arrow 导出

Neo4j 图数据科学 (GDS) 库中的图支持节点和关系的属性。导出这些属性的一种方法是使用 Cypher 过程，如流式传输节点和流式传输关系文档中所述。与这些过程类似，GDS 也支持通过 Arrow Flight 导出属性。

在本章中，我们假设 Flight 服务器已经完成设置和配置。如需了解更多关于安装的信息，请参阅安装章节。

Arrow 导出功能具有版本控制，以适应未来的变更。有关版本化命令的更多详细信息，请参阅配置 Apache Arrow 服务器文档中的相应章节。

Arrow Ticket 格式

用于从内存图读取属性的 Flight 流由 Arrow 客户端通过调用 GET 函数并提供 Flight Ticket 来启动。其基本思想是镜像从内存图流式传输属性的过程行为。为了识别图和我们想要镜像的过程，Ticket 必须包含以下键：

名称 类型 描述

graph_name

字符串

图目录中图的名称。

database_name

字符串

图所属的数据库。[1]

procedure_name

字符串

镜像的属性流过程。

配置

Map

过程特定的配置。

1. 目前不支持数据库别名。

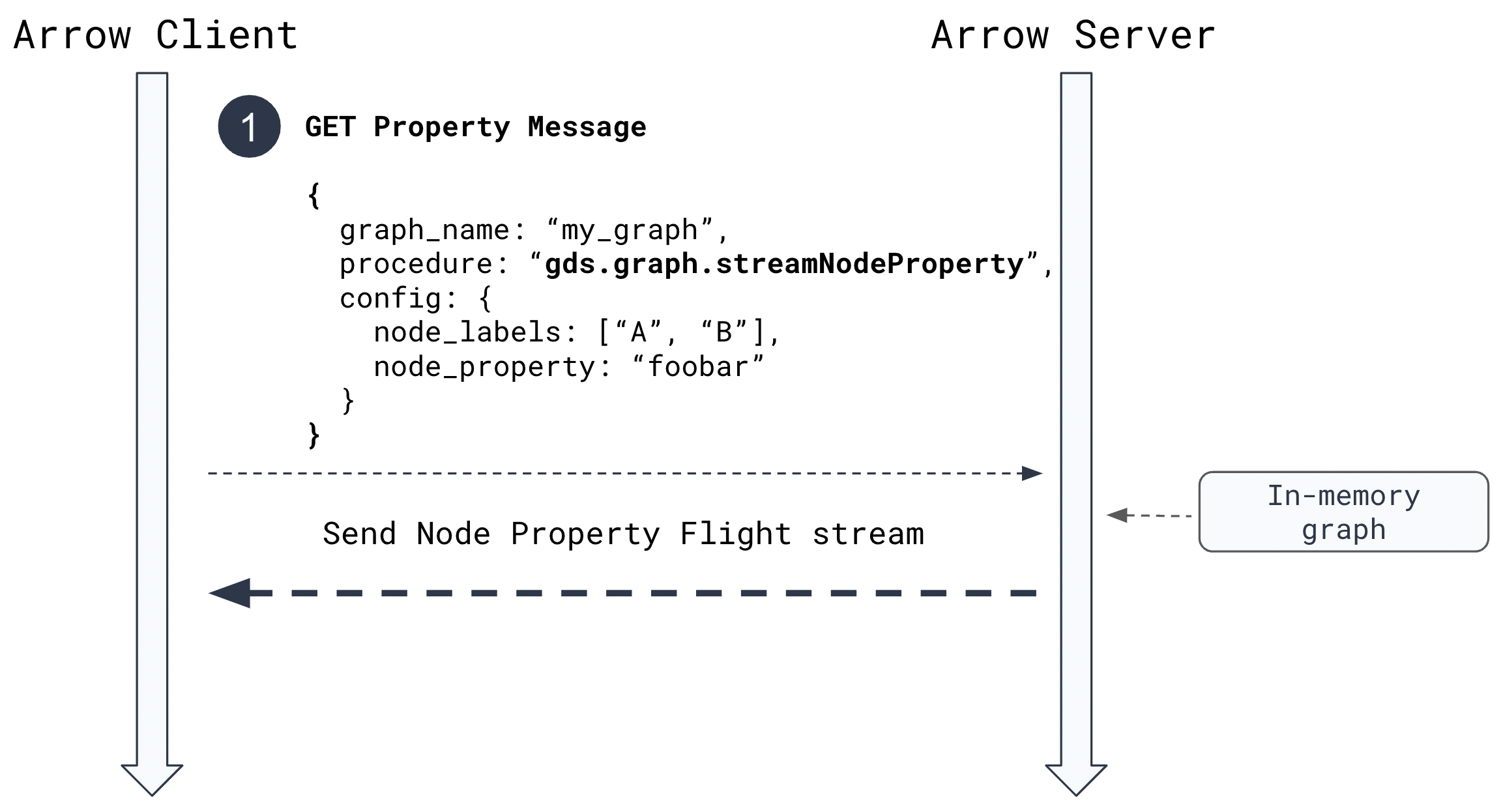

下图以节点属性流式传输为例，展示了导出数据时的客户端-服务器交互。

Client-server protocol for Arrow export in GDS

流式传输所有节点标签

为了流式传输图中每个节点的标签，客户端需要提供以下 Ticket：

{
    name: "GET_COMMAND",
    version: "v1",
    body: {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.nodeLabels.stream",
        configuration: {
            consecutive_ids: false
        }
    }
}

特定的命令配置支持以下键：

名称 类型 描述

consecutive_ids

布尔值

返回映射到连续 ID 空间的节点 ID，即 [0..nodeCount)（默认：false）。

结果记录的模式如下：

表 1. 结果
名称 类型 描述

可选

nodeId

整数

节点的 ID。

false

标签

字符串列表

节点的标签。

false

流式传输单个节点属性

为了流式传输单个节点属性，客户端需要将该信息编码到 Ticket 中，如下所示：

{
    name: "GET_COMMAND",
    version: "v1",
    body: {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.nodeProperty.stream",
        configuration: {
            node_labels: ["*"],
            node_property: "foo",
            list_node_labels: true,
            consecutive_ids: false
        }
    }
}

procedure_name 表示我们镜像现有过程的行为。特定配置需要包含以下键：

名称 类型 描述

node_labels

字符串或字符串列表

仅流式传输具有给定标签的节点的属性。

node_property

字符串

图中要流式传输的节点属性。

list_node_labels

布尔值

是否在结果中包含相应节点的节点标签。

consecutive_ids

布尔值

返回映射到连续 ID 空间的节点 ID，即 [0..nodeCount)（默认：false）。

结果记录的模式与相应过程相同。

表 2. 结果
名称 类型 描述 可选

nodeId

整数

节点的 ID。

false

propertyValue

  • 整数

  • 浮点数

  • 整数列表

  • 浮点数列表

存储的属性值。

false

标签

字符串列表

节点的标签。如果设置了 list_node_labels 选项。

true

流式传输多个节点属性

为了流式传输多个节点属性，客户端需要将该信息编码到 Ticket 中，如下所示：

{
    name: "GET_COMMAND",
    version: "v1",
    body: {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.nodeProperties.stream",
        configuration: {
            node_labels: ["*"],
            node_properties: ["foo", "bar", "baz"],
            list_node_labels: true,
            consecutive_ids: false
        }
    }
}

procedure_name 表示我们镜像现有过程的行为。特定配置需要包含以下键：

名称 类型 描述

node_labels

字符串或字符串列表

仅流式传输具有给定标签的节点的属性。

node_properties

字符串或字符串列表

图中要流式传输的节点属性。

list_node_labels

布尔值

是否在结果中包含相应节点的节点标签。

consecutive_ids

布尔值

返回映射到连续 ID 空间的节点 ID，即 [0..nodeCount)（默认：false）。

请注意，结果记录的模式与相应过程不完全相同。每个属性都会在自己的列中返回，而不是包含属性键的单独列。因此，每个节点只有一行，其中包含其所有属性值。

例如，给定节点 (a { foo: 42, bar: 1337, baz: [1,3,3,7] }) 且假设 a 的节点 ID 为 0，则生成的记录模式如下：

nodeId foo bar baz

0

42

1337

[1,3,3,7]

流式传输单个关系属性

为了流式传输单个关系属性，客户端需要将该信息编码到 Ticket 中，如下所示：

{
    name: "GET_COMMAND",
    version: "v1",
    body: {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.relationshipProperty.stream",
        configuration: {
            relationship_types: "REL",
            relationship_property: "foo",
            consecutive_ids: false
        }
    }
}

procedure_name 表示我们镜像现有过程的行为。特定配置需要包含以下键：

名称 类型 描述

relationship_types

字符串或字符串列表

仅流式传输具有给定类型的关系的属性。

relationship_property

字符串

图中要流式传输的关系属性。

consecutive_ids

布尔值

返回映射到连续 ID 空间的节点 ID，即 [0..nodeCount)（默认：false）。

结果记录的模式与相应过程相同。

表 3. 结果
名称 类型 描述

sourceNodeId

整数

关系的源节点 ID。

targetNodeId

整数

关系的目标节点 ID。

关系类型 (relationshipType)

整数

字典编码的关系类型。

propertyValue

浮点数

存储的属性值。

注意，关系类型列存储的是编码为整数的关系类型。相应的字符串值需要从相应的字典值向量中获取。该向量可以使用类型字段的编码 ID 从字典提供程序加载。

流式传输多个关系属性

为了流式传输多个关系属性，客户端需要将该信息编码到 Ticket 中，如下所示：

{
    name: "GET_COMMAND",
    version: "v1",
    body: {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.relationshipProperties.stream",
        configuration: {
            relationship_types: "REL",
            relationship_property: ["foo", "bar"],
            consecutive_ids: false
        }
    }
}

procedure_name 表示我们镜像现有过程的行为。特定配置需要包含以下键：

名称 类型 描述

relationship_types

字符串或字符串列表

仅流式传输具有给定类型的关系的属性。

relationship_properties

字符串或字符串列表

图中要流式传输的关系属性。

consecutive_ids

布尔值

返回映射到连续 ID 空间的节点 ID，即 [0..nodeCount)（默认：false）。

请注意，结果记录的模式与相应过程不完全相同。每个属性都会在自己的列中返回，而不是包含属性键的单独列。因此，每个关系只有一行，其中包含其所有属性值。

例如，给定关系 [:REL { foo: 42.0, bar: 13.37 }]，其连接 ID 为 0 的源节点和 ID 为 1 的目标节点，生成的记录模式如下：

表 4. 结果
sourceNodeId targetNodeId 关系类型 (relationshipType) foo bar

0

1

0

42.0

13.37

注意，关系类型列存储的是编码为整数的关系类型。相应的字符串值需要从相应的字典值向量中获取。该向量可以使用类型字段的编码 ID 从字典提供程序加载。

流式传输关系拓扑

为了流式传输一种或多种关系类型的拓扑，客户端需要将该信息编码到 Ticket 中，如下所示：

{
    name: "GET_COMMAND",
    version: "v1",
    body: {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.relationships.stream",
        configuration: {
            relationship_types: "REL",
            consecutive_ids: false
        }
    }
}

procedure_name 表示我们镜像现有过程的行为。特定配置需要包含以下键：

名称 类型 描述

relationship_types

字符串或字符串列表

仅流式传输具有给定类型的关系的属性。

consecutive_ids

布尔值

返回映射到连续 ID 空间的节点 ID，即 [0..nodeCount)（默认：false）。

结果记录的模式与相应过程相同。

表 5. 结果
sourceNodeId targetNodeId 关系类型 (relationshipType)

0

1

0

注意，关系类型列存储的是编码为整数的关系类型。相应的字符串值需要从相应的字典值向量中获取。该向量可以使用类型字段的编码 ID 从字典提供程序加载。

数据流分区

某些用例需要对数据流进行分区。例如，如果数据流由分布式系统消费，则需要将数据流均匀分配给分布式系统的成员。为了支持此用例，客户端可以通过向 GDS Flight 服务器的 FlightInfo 端点发送流请求来请求对数据流进行分区。服务器将返回多个端点，其中每个端点及其附带的 Ticket 都可用于流式传输数据的一个分区。Ticket 的 concurrency 设置可用于控制分区数量。

例如，要流式传输一种或多种关系类型的拓扑，客户端需要将该信息编码到 Ticket 中，如下所示：

{
    name: "GET_COMMAND",
    version: "v1",
    body: {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.relationships.stream",
        concurrency: 2,
        configuration: {
            relationship_types: "REL"
        }
    }
}

这将创建最多 2 个数据流分区。服务器将响应 2 个 Ticket：

[
    {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.relationships.stream",
        concurrency: 4,
        partition_offset: 0,
        partition_size: 100,
        configuration: {
            relationship_types: "REL"
        }
    },
    {
        graph_name: "my_graph",
        database_name: "database_name",
        procedure_name: "gds.graph.relationships.stream",
        partition_offset: 100,
        partition_size: 100,
        concurrency: 4,
        configuration: {
            relationship_types: "REL"
        }
    }
]

每个 Ticket 现在都可用于通过 GDS Flight 服务器的 GET 端点请求分区数据。
