精华 Neo4j图数据库高级应用系列 / 服务器扩展指南 (3.1) - 基本路径扩展过程
发布于 1 个月前 作者 pangguoming 153 次浏览 最后一次编辑是 24 天前 来自 分享

1、概述 路径扩展过程(Path Expanding)是从指定的一个或一组起始节点开始,根据过滤规则沿着特定关系依次访问其他相连节点的过程。该过程迭代执行,直到没有更多相连节点或者预设的结束条件满足时终止。路径扩展可以看作是图的遍历(Graph Traversal)的一种实现方式。

2、应用 在Cypher中也可以实现图的遍历。APOC的路径扩展过程除了调用方法不一样以外,还具有下面的优势: 1)    更加多样的遍历方式。 2)    更加细粒度的遍历过程控制。 3)    更好的执行性能。 4)    可扩展性更好。

3、过程接口

CALL apoc.path.expand(    startNode <id>|Node,    relationshipFilter,    labelFilter,    minDepth,     maxDepth )  YIELD path AS <identifier>

参数名    类型    缺省值    可为空?    说明 startNode    LONG - 节点id,或者Node - 节点对象    无    否    遍历的起始节点 relationshipFilter    关系过滤器规则    NULL    是    参见3.2.2 labelFilter    标签过滤器规则    NULL    是    参见3.2.1 minDepth    INTERGER    0    是    最小遍历层次数。 maxDepth    INTEGER    -1    是    最大遍历层次数。-1表示不限制,直到不再有可遍历的路径为止。

4、示例数据 (注意:因为在线文本编辑器的原因,下面查询中文本的引号不能正确显示,请做必要的替换后执行)

// 3.3A 创建三国人物关系图 CREATE (n1:人物:皇帝:文臣:武将 {name: ‘刘备’})              -[:兄长]-> (n2:人物:武将 {name: ‘关羽’}),        (n2) -[:兄长]-> (n3:人物:武将 {name: ‘张飞’}),        (n1) -[:兄长]-> (n3),        (n1) -[:主公]-> (n4:人物:武将 {name: ‘赵云’}),        (n1) -[:父子]-> (n5:人物:皇帝:文臣 {name: ‘刘禅’}),     (n1) -[:主公]-> (n6:人物:文臣 {name: ‘诸葛亮’}),     (n5) -[:主公]-> (n4),     (n5) -[:主公]-> (n6),     (a1:朝代{name:‘蜀汉’}) -[:对手]-> (a2:朝代{name:‘曹魏’}),     (a3:朝代{name:‘西晋’}) -[:取代]-> (a2),     (m1:人物:文臣 {name: ‘曹操’})              -[:父子]-> (m2:人物:文臣:皇帝 {name: ‘曹丕’}),     (m1) -[:父子]-> (m3:人物:文臣 {name: ‘曹植’}),        (m2) -[:兄长]-> (m3),     (m1) -[:主公]-> (m4:人物:文臣 {name: ‘司马懿’}),     (m4) -[:父子]-> (m5:人物:文臣 {name: ‘司马昭’}),     (m5) -[:父子]-> (m6:人物:文臣:皇帝 {name: ‘司马炎’}),     (n1) -[:建立{year:221}]-> (a1),     (m2) -[:建立{year:220}]-> (a2),     (m6) -[:建立{year:266}]-> (a3)

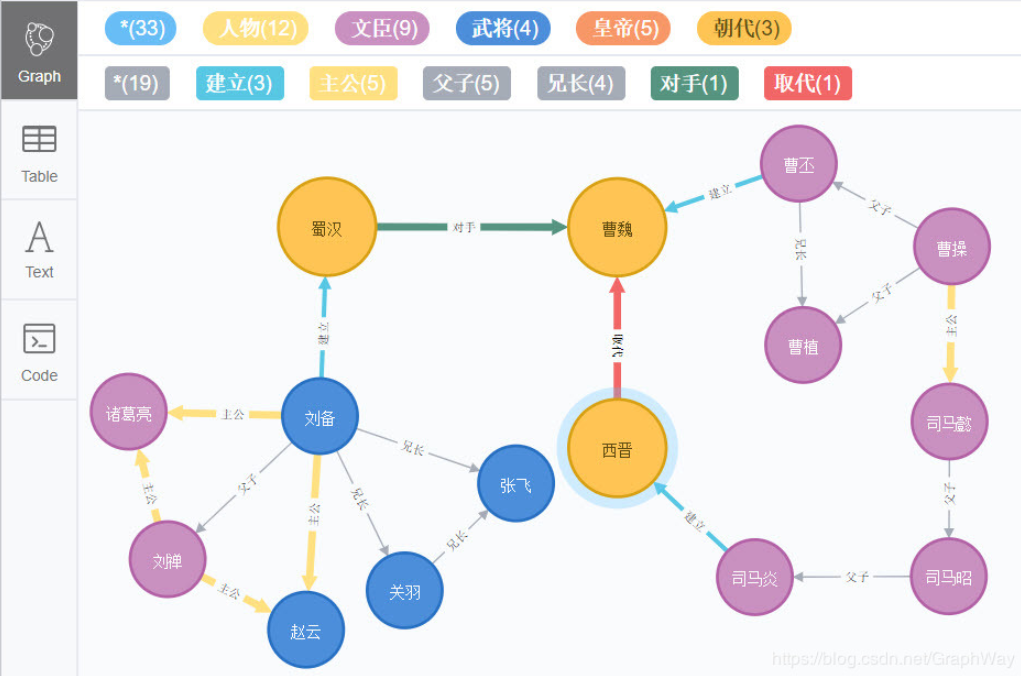

运行上面的Cypher查询会得到以下三国人物关系图:


5、样例查询

// 3.3(1) 调用基本路径扩展过程,从“蜀汉”节点出发遍历图。 //  参数:- startNode:代表“蜀汉”的节点  //        - relationshipFilter: NULL //        - labelFilter: NULL //        - minLevel: 0 //        - maxLevel: -1,遍历直到返回能够到达的所有路径 //  返回结果:所有170条路径、15个节点、19个关系。    MATCH (n:朝代{name:‘蜀汉’}) CALL apoc.path.expand(n,NULL,NULL,0,-1) YIELD path RETURN path

// 3.3(2) 调用基本路径扩展过程,从“蜀汉”节点出发遍历图。 //  参数:- startNode:代表“蜀汉”的节点  //        - relationshipFilter: NULL //        - labelFilter: -朝代,即遍历到其他“朝代”节点终止。 //        - minLevel: 0 //        - maxLevel: -1,遍历直到返回能够到达的所有路径 //  返回结果:蜀汉的所有人物。     MATCH (n:朝代{name:‘蜀汉’}) CALL apoc.path.expand(n,NULL,’-朝代’,0,-1) YIELD path RETURN path

// 3.3(3) 调用基本路径扩展过程,从“蜀汉”节点出发遍历图。 //  参数:- startNode:代表“蜀汉”的节点  //        - relationshipFilter: NULL //        - labelFilter: +皇帝|朝代 //        - minLevel: 0 //        - maxLevel: -1,遍历直到返回能够到达的所有路径 //  返回结果:三国时期的所有朝代及其皇帝。     MATCH (n:朝代{name:‘蜀汉’}) CALL apoc.path.expand(n,NULL, ‘+皇帝|朝代’,0,-1) YIELD path RETURN path

---- 待续 ---- (下篇:3.2 可配置的路径扩展过程)

(原著:Neo4j官方技术支持 @graphway 俞方桦老师)
